角度裝配尺寸鏈的封閉環就是真空輥裝配后的平行度、垂直度等技術要求。尺寸鏈的查找方法與長度裝配尺寸鏈的查找方法相同。圖中所示的真空輥裝配關系中，銑床主軸中心線對工作臺面的平行度要求為封閉環。分析銑床結構后知道，影響上述裝配精度的有關零件有工作臺、轉臺、床鞍、升降臺和床身等。其相應的組成環為：

α1－工件臺面對其導軌面的平行度；

α2－轉臺導軌面對其下支承平面的平行度；

α3－床鞍上平面對其下導軌面的平行度；

α4－升降臺水平導軌對床身導軌的垂直度；

α5－主軸回轉軸線對床身導軌的垂直度。

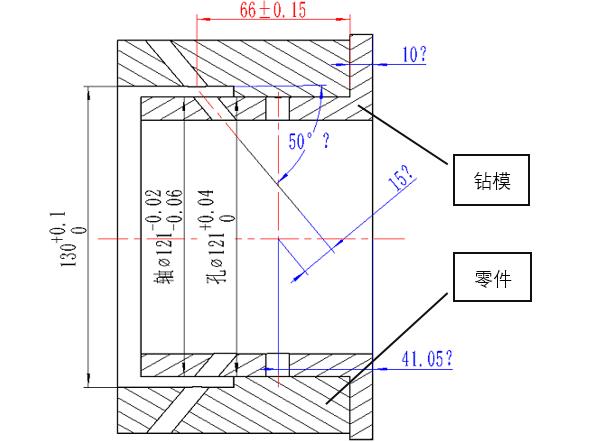

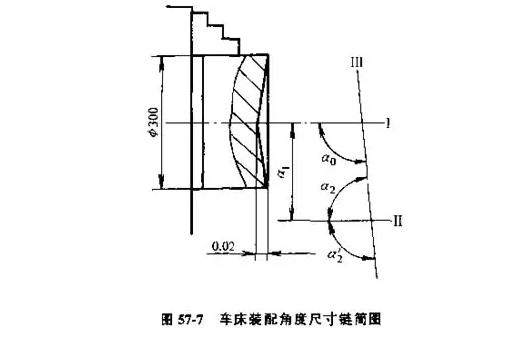

為了將呈垂直度形式的組成環轉化成平行度形式，可作一條和床身導軌垂直的理想直線。這樣，原來的垂直度α4和α5就轉化為主軸軸心線和升降臺水平導軌相對于理想直線的平行度α4，及α5，其真空輥裝配尺寸鏈如圖所示，它類似于線性尺寸鏈（特點是基本尺寸為零），可應用線性尺寸鏈的有關公式求解。

結合上例可將真空輥角度尺寸鏈的計算步驟的原則簡述如下：

1、轉化和統一角度尺寸鏈的表達形式

即把用垂直度表示的組成環轉化為以平行度表示的組成環。如將圖中表達形式轉化為圖b表達的真空輥尺寸鏈形式（二者都稱為無公共頂角的尺寸鏈），假設各基線在左側或右側有公共頂點，可進一步將圖b轉化為圖c的形式（稱具有公共頂角的角度尺寸鏈）。

2、增減環的判定
