當工件的加工面以中心元素(軸線、中心平面等)為工藝基準時。)，為了減少基準重合， 氣脹卡盤定心夾緊機構應采用定位誤差。定心夾緊機構有兩種功能：定心（對中）和夾緊。例如，臥式車床的三爪自定心卡盤是最重要的 定心夾緊機構的典型例子。

根據其定心作用原理，氣脹卡盤定心夾緊機構有兩種類型。一是依靠傳動機構使定心夾緊元件等速 移動，從而實現定心夾緊，如螺旋、杠桿、楔形機構等。；另一種是使用薄壁彈性元件接受； 力產生均勻彈性變形(收縮或膨脹)，如彈簧筒夾、膜片卡盤、波紋套等 液體塑料等。下面介紹幾種常用的結構。

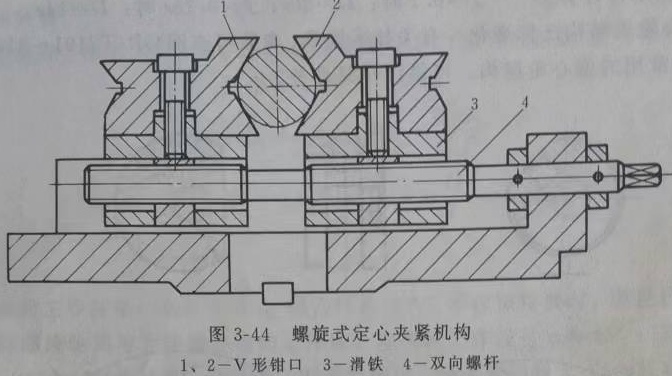

1 、螺旋定心夾緊機構

如圖所示，螺桿4兩端的螺紋旋轉方向相反，螺距相同。當它旋轉時，兩個V形鉗口1向等速移動，從而實現對工件的定心夾緊或松開。V可根據工件的不同形狀更換形狀的鉗口。這種氣脹卡盤定心夾緊機構的特點是結構簡單，工作行程大，通用性好，但定心精度不高。 一般約為0.05－0.1mm。主要適用于粗加工或半精加工需要較大的行程，對定心精度要求不高。

2、杠桿定心夾緊機構

這種氣脹卡盤定心夾緊機構剛性大，動作快，增力倍數大，工作行程大(結構尺寸大)不同，行程約3－12mm，其他特點，但其定心精度較低，一般約為他0.1mm左右。它主要用于粗加工工件。因為杠桿。桿式機構不能自鎖，因此該機構的自鎖取決于氣壓或其他機構，其中氣壓較多。

3 、楔形定心夾緊機構

圖中為楔形夾爪自動定心機構。夾具上定位工件內孔和左端面時， 氣缸通過拉桿4將六個夾爪向左移動。由于本體2上斜面的作用，夾爪向左移動時向外膨脹，會向外膨脹固定夾緊工件；相反，夾爪右移時，在彈簧卡圈3的作用下，將夾爪收攏，松開工件。這種氣脹卡盤定心夾緊機構結構緊湊，定心精度一般可以達到抑制0.02－0.07mm,比較適用于工件內孔作半精加工工序定位基面。

4 、膜片卡盤定心夾緊機構

圖中為膜片氣脹卡盤結構，膜片(彈性盤)4為定心夾緊彈性施力元件，使用螺釘2和螺母 3將其固定在夾具1上。彈性盤上有6－16個卡爪，爪上有可調螺絲5，用于定心和夾緊工件和夾緊擰緊，調整螺釘位置后使用螺母鎖緊，然后用就地加工法對螺絲頭和頂桿7端面進行磨削，齊主軸旋轉軸的同軸度和垂直度使爪在研磨過程中具有一定的預膨脹量，以確保舞指甲5頭部的圓和工作零件外徑一致。

夾緊工件時，外力通過推桿8使彈性盤4彈性變形，打開卡爪。膜片卡盤具有良好的剛性、工藝和通用性，具有較高的定心精度，可達0.005－0.01mm，操作方便速度快，但其夾緊行程較小，適合精加工。

5、波紋套定心夾緊機構

圖中所示。擰緊螺母5時，軸向壓力使兩個波紋套的3徑向均勻膨脹，會使兩個波紋套的3徑向均勻膨脹，使兩個波紋套的3徑向均勻膨脹，使兩個波紋套的3徑向均勻膨脹 工件4定心脹緊。為了適應不同孔徑的工件，擴大心軸的通用性，可以更換波紋套3和支撐環2。

以上就是對各種不同的定心夾機構優缺點進行分析和總結，氣脹卡盤定心夾緊機構較多，征對所加工配件精度不同，可適合不同的應用場合，大家可以靈活選擇應用。
